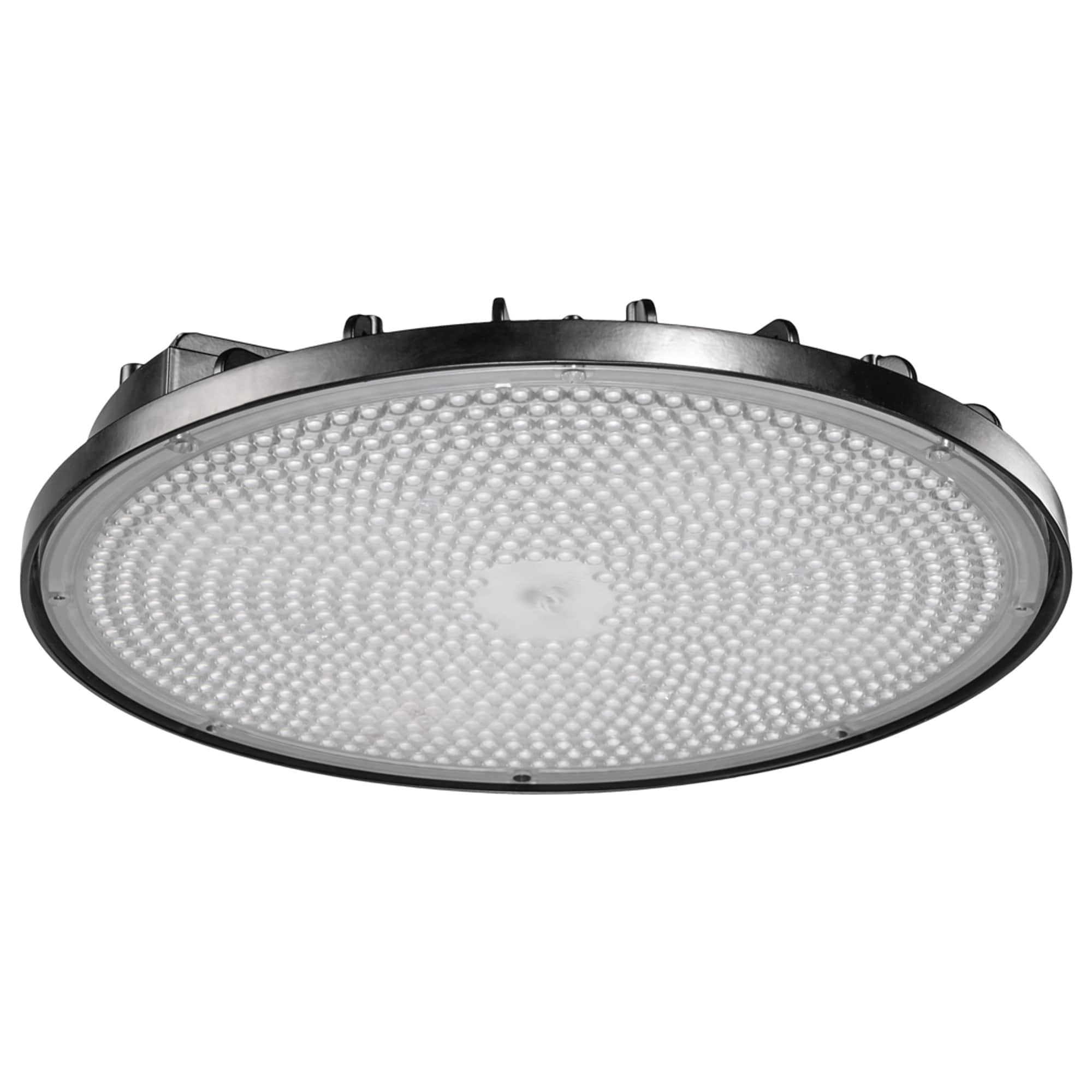

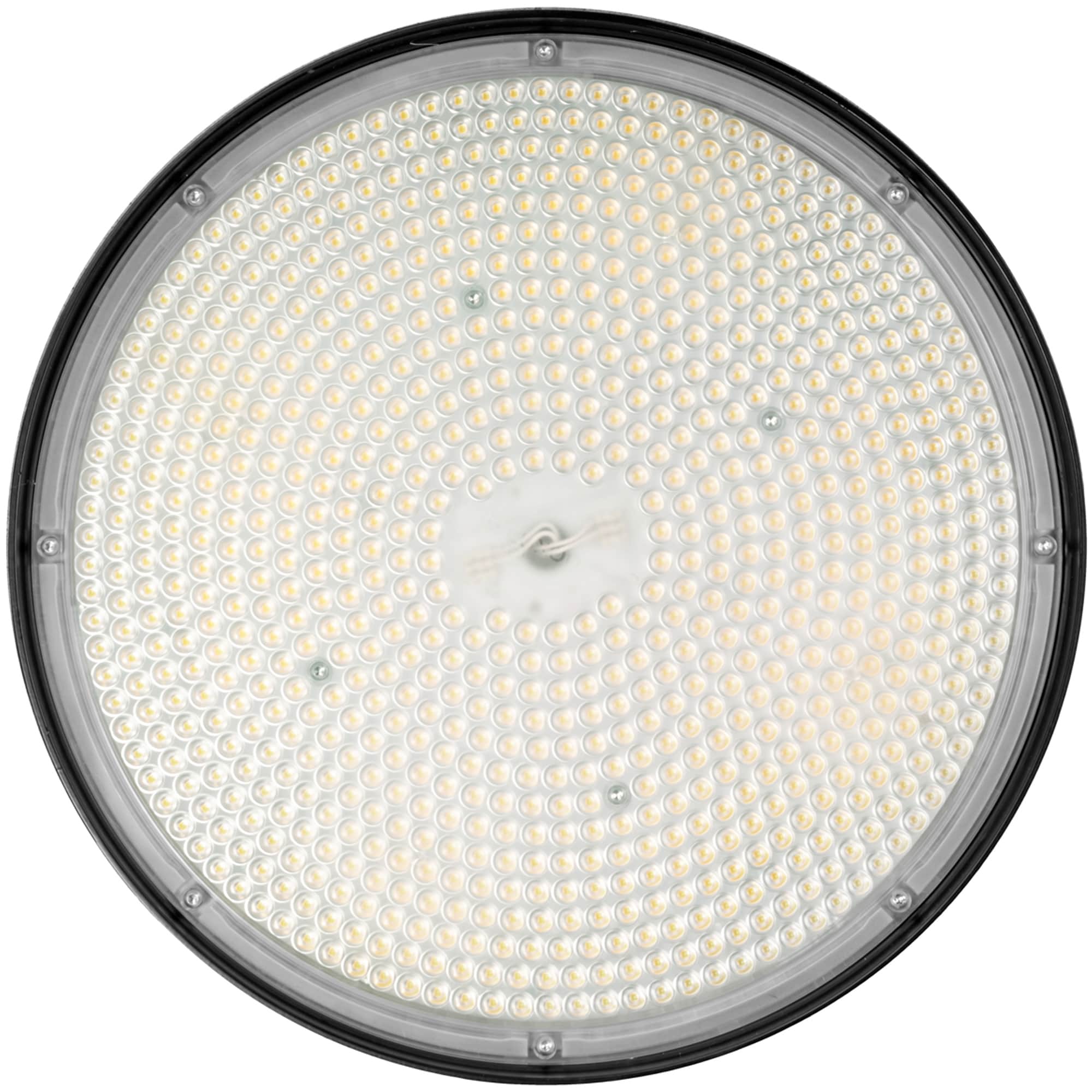

Highbay LED 5; Power version 1; Lift 1; 78W; CRI80; Midpower; 4000K; Diffuser tempered glass frost; 105°x105°; Ta -25/+55°C; Warranty 5 years
78
13300
170
4000
>80
105°X105°
6,6
Leistungsaufnahme 78 W. Lichtausbeute 170 lm/W. Lichtstrom von 13300 lm. Lichtverteilung 105°X105°. Leuchte zur Verwendung in: Produktionshallen, hohe Lagerung, Freifläche, Lagerhallen, k.A., k.A.
Die Leuchte verfügt über die Schutzart 66. Mechanischer Widerstand IK 08. Zulässige Umgebungstemperatur Ta min -25°C - TA max +55°C. Optisches System hergestellt aus nicht verfügbar. Die Leuchte verwendet Dioden Osram mit einer Farbtemperaturtoleranz (gemäß MacAdam-Ellipsen) SDCM 3. Farbtemperatur 4000 K.
Die durchschnittliche Nennlebensdauer von L80B10 beträgt 120 000 Stunden bei Ta = 25 °C. Die durchschnittliche Nennlebensdauer von L80B10 beträgt 120 000 Stunden bei Ta = 35 °C. Die durchschnittliche Nennlebensdauer von L80B50 beträgt 150 000 Stunden bei Ta = 25 °C. Die durchschnittliche Nennlebensdauer von L90B10 beträgt 60 000 Stunden bei Ta = 25 °C. Das Produkt wird als photobiologisches Risiko eingestuft RG1. Farbwiedergabe-Index (CRI) > >80 Ra.
Die Betriebszeit des Netzteils beträgt 100 000 Stunden. Power Factor (Leistungsfaktor) (PF) 0,98. Gesamte harmonische Verzerrung (THD) 10%. Die Leuchte wird mit einer Spannung von 198-264V 50-60Hz 176-280V DC betrieben. Welligkeit des Ausgangsstroms 2%. Die Lebensdauer der Leuchte beträgt 100 000 h bei 25 °C. Kann durch ON/OFF gesteuert werden.

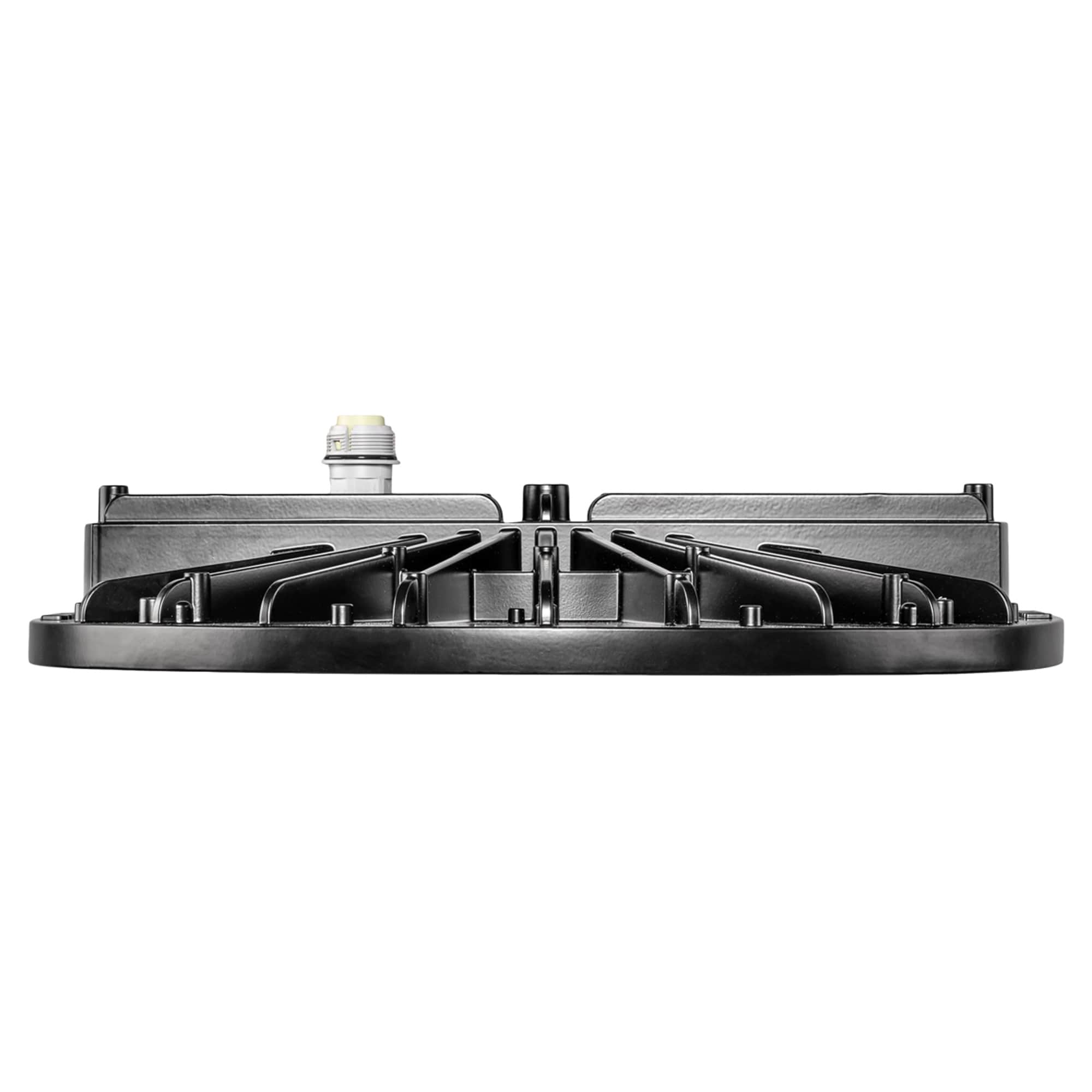

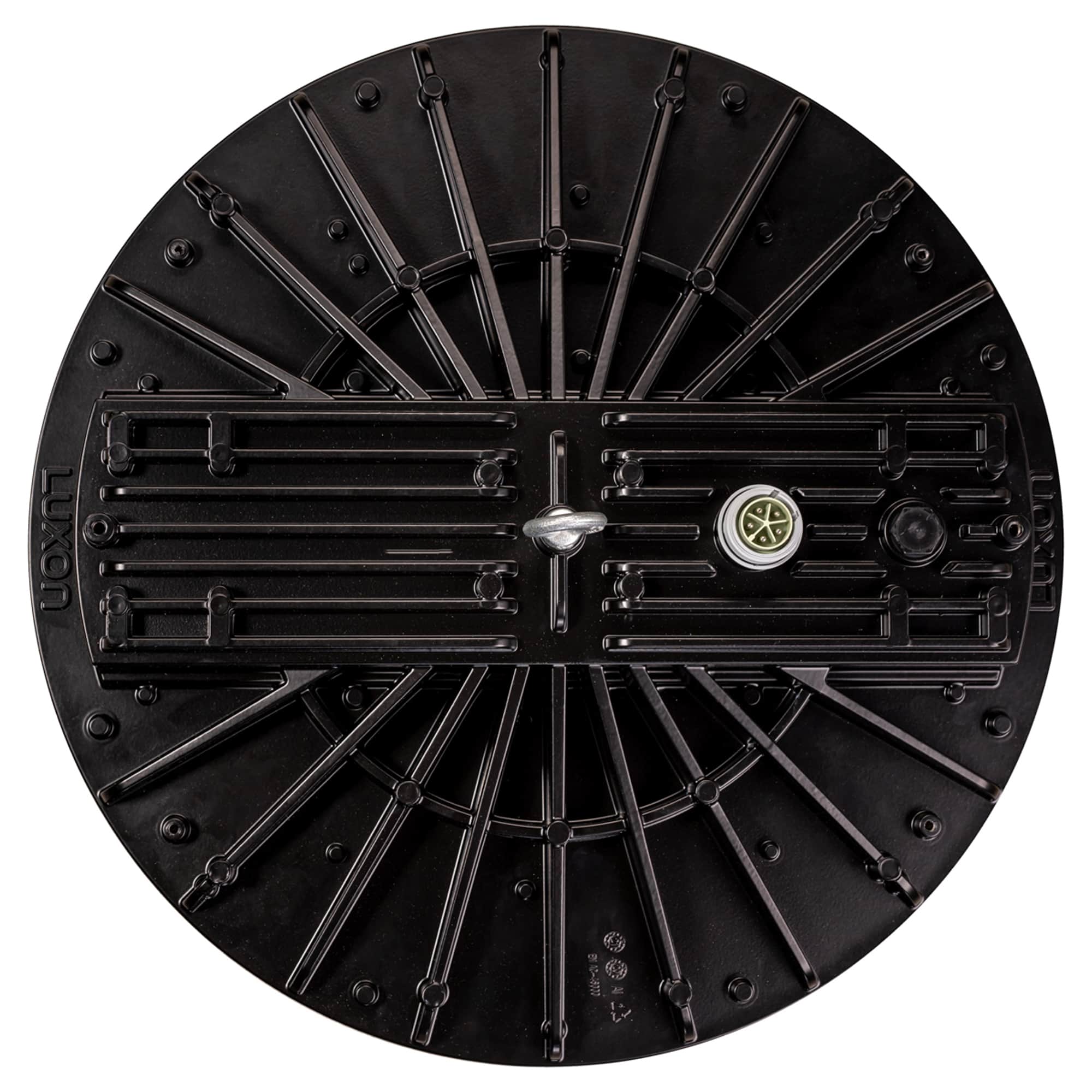

Abmessungen: Höhe 117 mm Länge 434 mm Breite 434 mm. Gehäuseausführung Hochdruck-Aluminiumguss, pulverbeschichtet in der Farbe schwarz - RAL 9005. Das Gewicht der Leuchte beträgt 6,6 kg. Maximale Anzahl von Leuchten je Stromkreis für: B10 = 9 B16 = 15 C10 = 16 C16 = 26.
| Allgemeine Angaben | |
|---|---|
| Garantie [J] | 5Y |
| Akku Garantie [M] | nicht verfügbar |
| Schnellkupplungsstecker | JA |
| Befestigungssystem | aufputz, hängend |
| Außenbereich | NEIN |
| Schutzklasse | I |
| Innenbereich | JA |
| Schutzart (IP) | 66 |
| Steuersystem | ON/OFF |
| Leuchtendurgangssystem | NEIN |
| Betriebstemperatur der Leuchte | -25 ÷ +55 |
| Elektrische Daten | |
|---|---|
| THD [%] | 10 |
| Stromversorgung | 198-264V 50-60Hz 176-280V DC |
| Nennleistung [W] | 78 |
| Anlaufstrom [A] | 39 |
| Max. Anzahl der Leuchten pro Stromkreis B10 | 9 |
| Max. Anzahl der Leuchten pro Stromkreis B16 | 15 |
| Max. Anzahl der Leuchten pro Stromkreis C10 | 16 |
| Max. Anzahl der Leuchten pro Stromkreis C16 | 26 |
| Technische Daten des Versorgungssystems | |
|---|---|
| Netzteil-Version ON/OFF | ON/OFF |
| Welligkeitsstrom [%] | 2% |
| Überspannungsschutz (L-N)/(L/N-PE) [kV] | 1kV/2kV |
| Lebensdauer des Stromversorgungssystems [Std.] | 100 000 |
| Daten der Lichtquelle | |
|---|---|

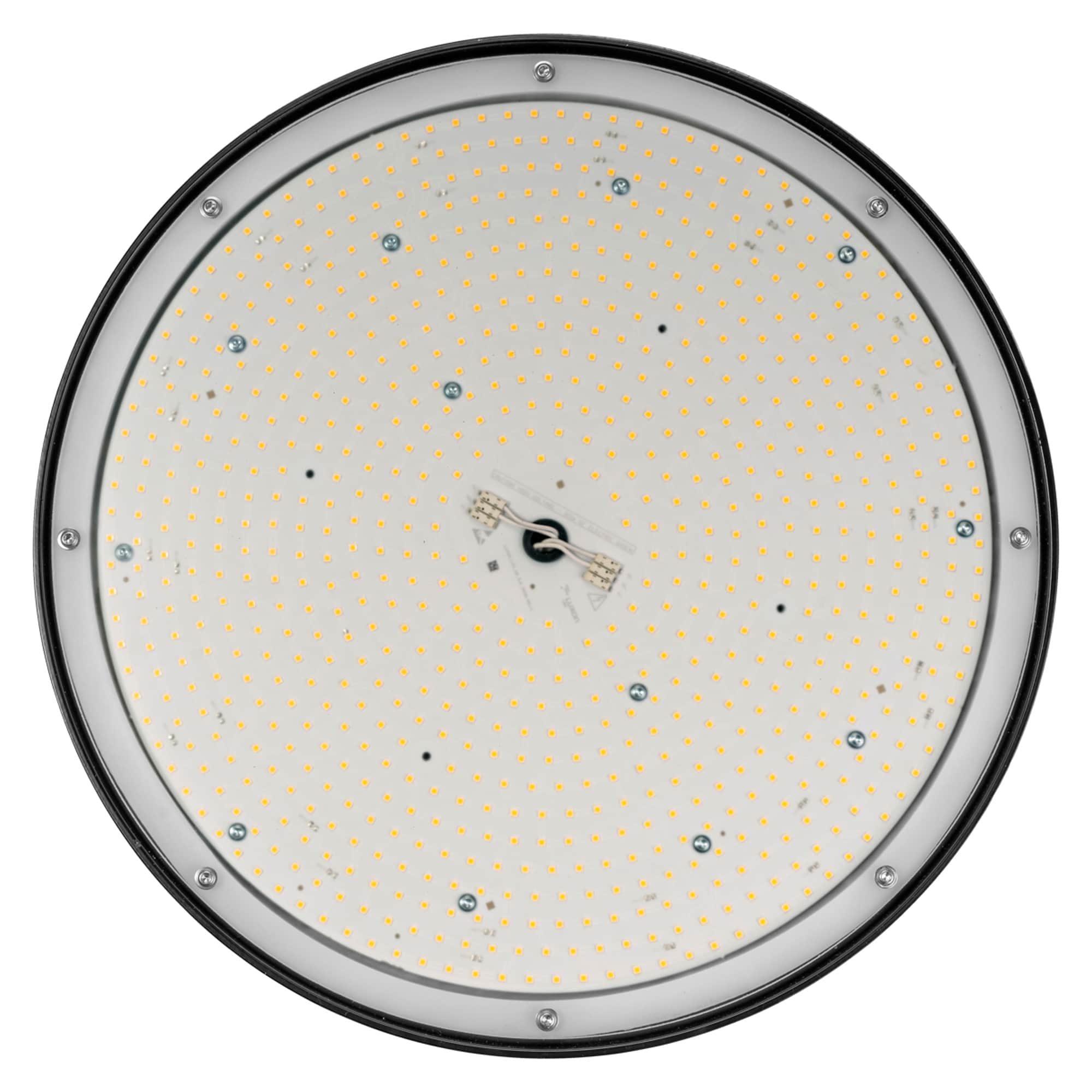

| Hersteller der LED-Lichtquelle | Osram |
| L80B10; Ta=25°C [h] | 120 000 |
| L80B10; Ta=35°C [h] | 120 000 |
| L80B10; Ta=40°C [h] | 120 000 |
| L80B50; Ta=25°C [h] | 150 000 |
| L90B10; Ta=25°C [h] | 60 000 |
| Photobiologische Sicherheit | RG1 |
| Wärmewiderstand der LED-Lichtquelle [K/W] | 9,6 |
| Wirkungsgrad der Lichtquelle [lm/W] Ta=25°C | 213 |
| Versorgungsstrom [mA] | 680 |
| Materialien | |
|---|---|
| Gehäusefarbe weiß | schwarz |
| Linsenmaterial | nicht verfügbar |
| Gehäusematerial | Hochdruck-Aluminiumguss, pulverbeschichtet |

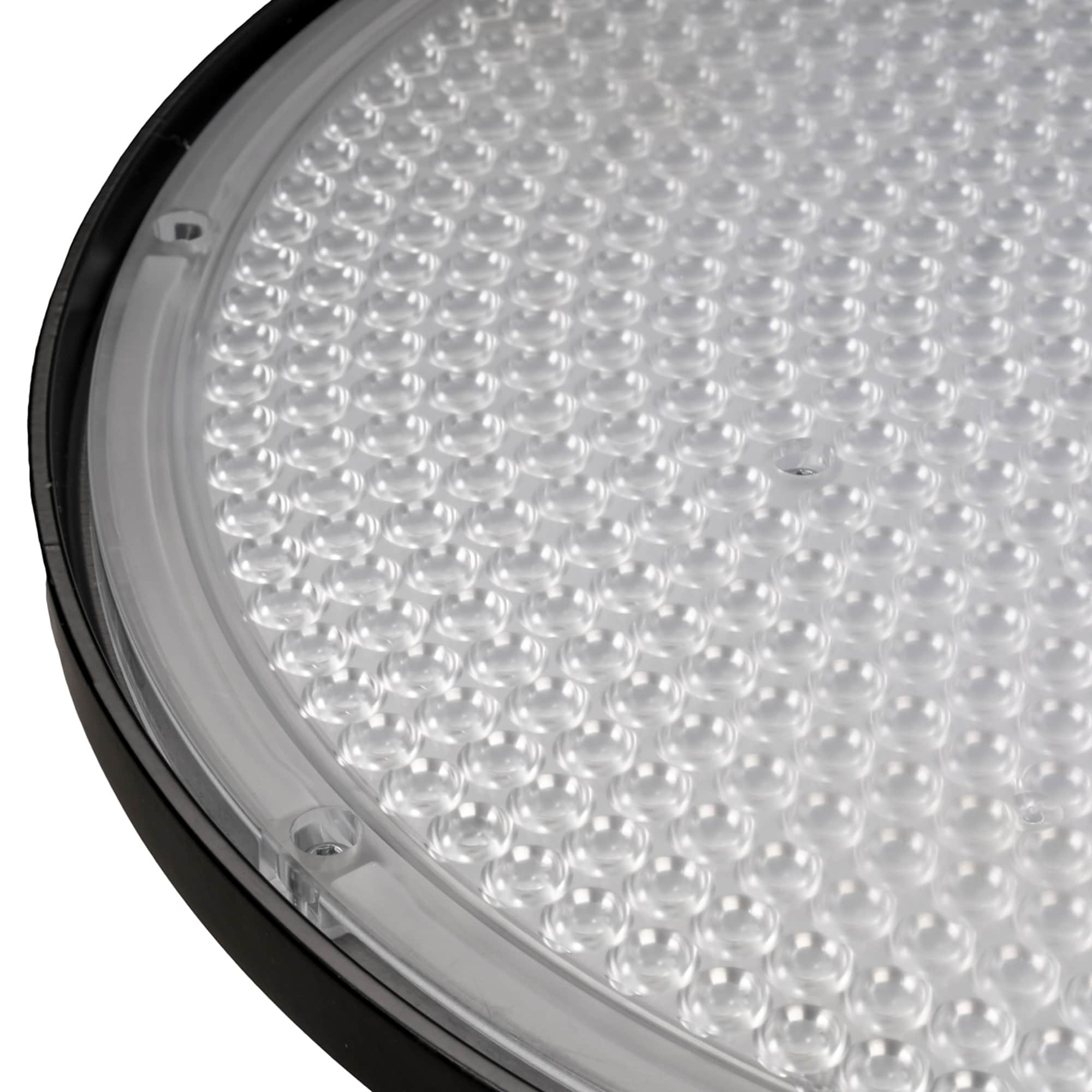

| Diffusormaterial mattes PC | gefrostetes gehärtetes Glas |
| RAL-Gehäusefarbe 9016 | 9005 |
| Schlagfestigkeit (IK) | 08 |
| Dicke des Diffusors [mm] | 4 |
| Photometrische Daten der Leuchte | |
|---|---|
| UGR min. - max | 24 - 28 |
| Lichtausbeute [lm/W] | 170 |
| Lichtstrom der Leuchte [lm] | 13300 |
| Farbwiedergabeindex (Ra) | >80 |
| Abstrahlwinkel | 105°X105° |
| Farbtemperatur CCT [K] | 4000 |
| Standardabweichung des Farbabgleichs (SDCM) | 3 |
| Abmessungen der Leuchte | |
|---|---|
| Breite (W) [mm] | 434 |
| Höhe (H) [mm] | 117 |
| Länge (L) [mm] | 434 |
