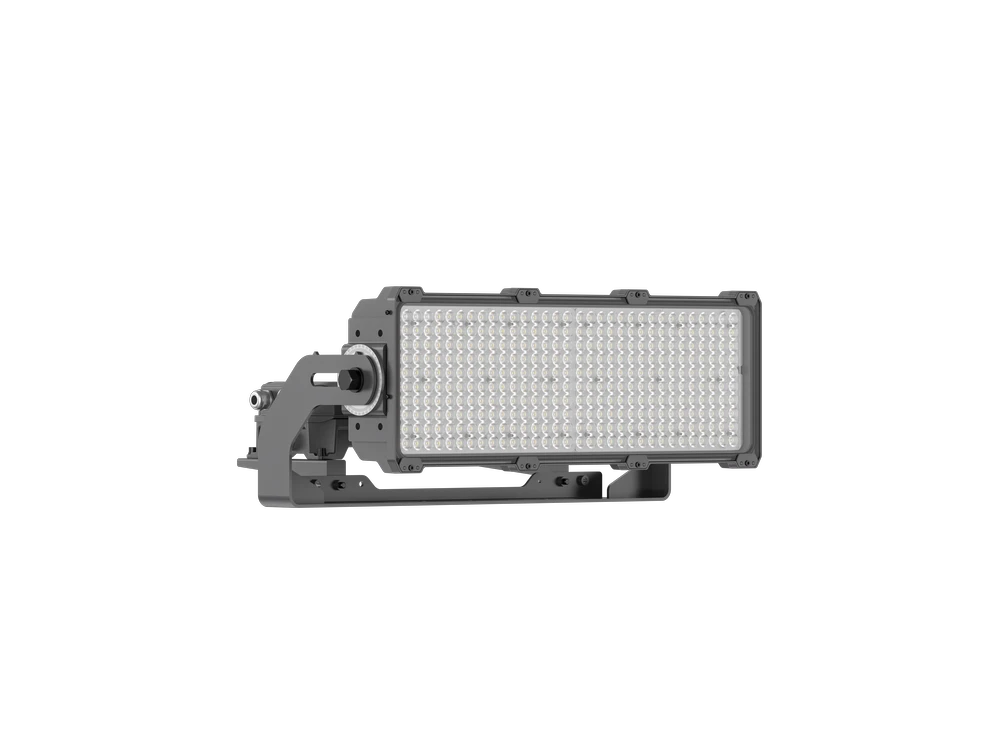

Modulux LED C5 1; Power version 1; Lift 0; 535W; CRI70; Highpower; 4000K; Lens PC; Diffuser tempered glass transparent; 10°x10°; DALI; Ta -30/+50°C; Warranty 5 years; 20kV
535
78 400
146
4000
>70
10°X10°
15,5
Leistungsaufnahme 535 W. Lichtausbeute 146 lm/W. Lichtstrom von 78 400 lm. Lichtverteilung 10°X10°. Leuchte zur Verwendung in: Baustellen, Stadien, Werften, k.A., k.A., k.A.
Die Leuchte verfügt über die Schutzart 66. Mechanischer Widerstand IK 08. Zulässige Umgebungstemperatur Ta min -30°C - TA max +50°C. Optisches System hergestellt aus PC. Die Leuchte verwendet Dioden Osram mit einer Farbtemperaturtoleranz (gemäß MacAdam-Ellipsen) SDCM 3. Farbtemperatur 4000 K.
Die durchschnittliche Nennlebensdauer von L80B10 beträgt 138 000 Stunden bei Ta = 25 °C. Die durchschnittliche Nennlebensdauer von L80B10 beträgt 138 000 Stunden bei Ta = 35 °C. Die durchschnittliche Nennlebensdauer von L80B50 beträgt 138 000 Stunden bei Ta = 25 °C. Die durchschnittliche Nennlebensdauer von L90B10 beträgt 100 000 Stunden bei Ta = 25 °C. Das Produkt wird als photobiologisches Risiko eingestuft RG2. Farbwiedergabe-Index (CRI) > >70 Ra.
Die Betriebszeit des Netzteils beträgt 120000 Stunden. Power Factor (Leistungsfaktor) (PF) 0,95. Gesamte harmonische Verzerrung (THD) 10%. Die Leuchte wird mit einer Spannung von 200-420VAC 50/60 Hz betrieben. Welligkeit des Ausgangsstroms 1. Die Lebensdauer der Leuchte beträgt 120 000 h bei 25 °C. Kann durch DALI gesteuert werden.
Abmessungen: Höhe 257 mm Länge 655 mm Breite 266 mm. Gehäuseausführung Hochdruck-Aluminiumguss, pulverbeschichtet in der Farbe grau - RAL 870-3. Das Gewicht der Leuchte beträgt 15,5 kg. Maximale Anzahl von Leuchten je Stromkreis für: B10 = 1 B16 = 2 C10 = 2 C16 = 3.
| Allgemeine Angaben | |
|---|---|
| Garantie [J] | 5Y |
| Akku Garantie [M] | nicht verfügbar |
| Schnellkupplungsstecker | NEIN |
| Befestigungssystem | aufputz |
| Außenbereich | JA |
| Schutzklasse | I |
| Innenbereich | JA |
| Schutzart (IP) | 66 |
| Steuersystem | DALI |
| Leuchtendurgangssystem | NEIN |
| Betriebstemperatur der Leuchte | -30 ÷ +50 |
| Elektrische Daten | |
|---|---|
| THD [%] | 10 |
| Stromversorgung | 200-420VAC 50/60 Hz |
| Nennleistung [W] | 535 |
| Anlaufstrom [A] | 8 |
| Max. Anzahl der Leuchten pro Stromkreis B10 | 1 |
| Max. Anzahl der Leuchten pro Stromkreis B16 | 2 |
| Max. Anzahl der Leuchten pro Stromkreis C10 | 2 |
| Max. Anzahl der Leuchten pro Stromkreis C16 | 3 |
| Technische Daten des Versorgungssystems | |
|---|---|
| Netzteil-Version ON/OFF | DALI |
| Welligkeitsstrom [%] | 1 |
| Überspannungsschutz (L-N)/(L/N-PE) [kV] | 20kV |
| Lebensdauer des Stromversorgungssystems [Std.] | 120000 |
| Zusätzliche Netzteilfunktionen NFC | DALI |
| Daten der Lichtquelle | |
|---|---|
| Hersteller der LED-Lichtquelle | Osram |
| L80B10; Ta=25°C [h] | 138 000 |
| L80B10; Ta=35°C [h] | 138 000 |
| L80B10; Ta=40°C [h] | 138 000 |
| L80B50; Ta=25°C [h] | 138 000 |
| L90B10; Ta=25°C [h] | 100 000 |
| Photobiologische Sicherheit | RG2 |
| Wärmewiderstand der LED-Lichtquelle [K/W] | 2,8 |
| Wirkungsgrad der Lichtquelle [lm/W] Ta=25°C | 174 |
| Versorgungsstrom [mA] | 2700 |
| Materialien | |
|---|---|
| Gehäusefarbe weiß | grau |
| Linsenmaterial | PC |
| Gehäusematerial | Hochdruck-Aluminiumguss, pulverbeschichtet |
| Diffusormaterial mattes PC | transparentes gehärtetes Glas |
| RAL-Gehäusefarbe 9016 | 870-3 |
| Schlagfestigkeit (IK) | 08 |
| Dicke des Diffusors [mm] | nicht verfügbar |

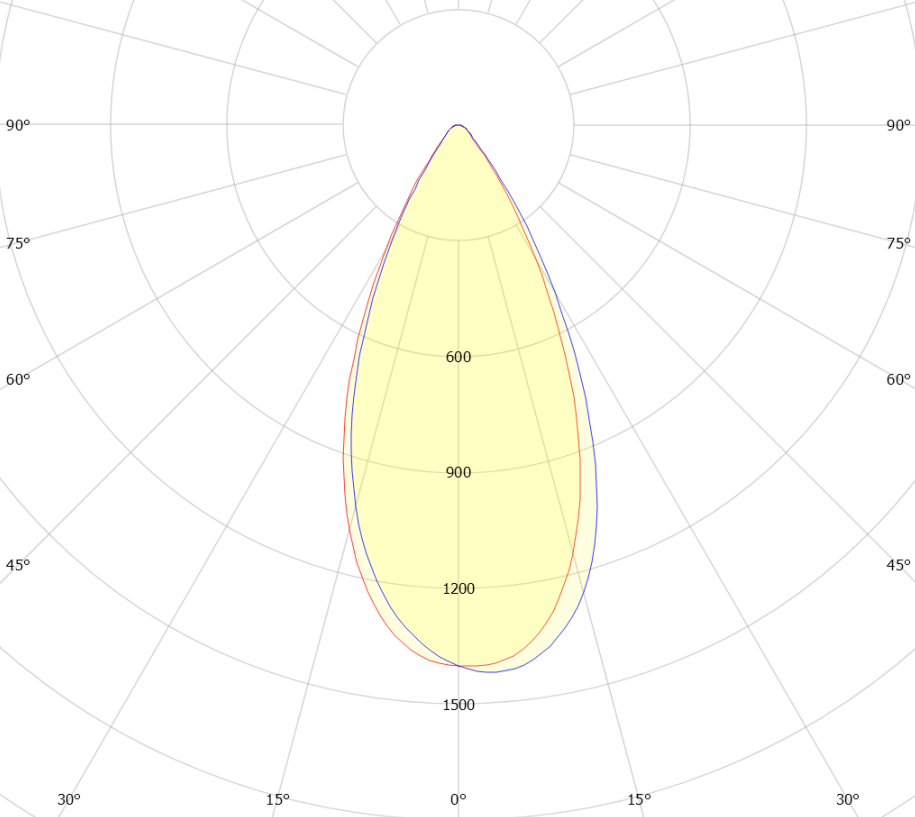

| Photometrische Daten der Leuchte | |
|---|---|
| Lichtausbeute [lm/W] | 146 |
| Lichtstrom der Leuchte [lm] | 78 400 |
| Farbwiedergabeindex (Ra) | >70 |
| Abstrahlwinkel | 10°X10° |
| Farbtemperatur CCT [K] | 4000 |
| Standardabweichung des Farbabgleichs (SDCM) | 3 |

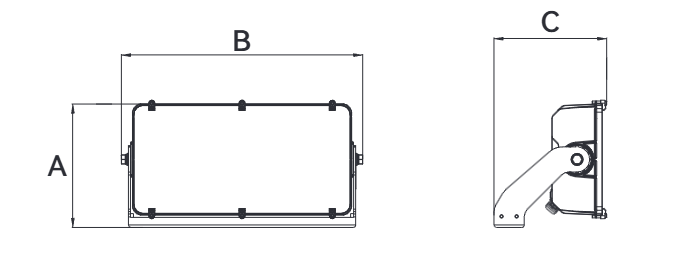

| Abmessungen der Leuchte | |
|---|---|
| Breite (W) [mm] | 266 |
| Höhe (H) [mm] | 257 |
| Länge (L) [mm] | 655 |
